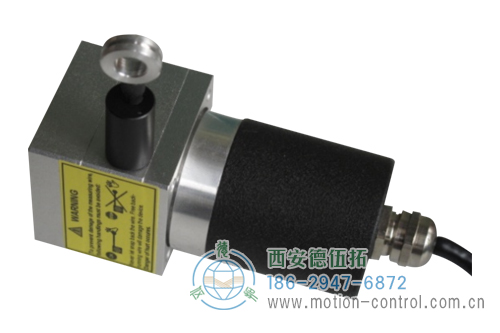

PCS40A拉線位移傳感器

4 線制 4-20mA/1-5V 輸出

PCS40A拉線位移傳感器主要特征

超緊湊型設計傳感器適合于工業應用
防護等級 IP65
測量范圍 0……500mm，1000mm
10-30V，4-20Ma/1-5 4 線制輸出

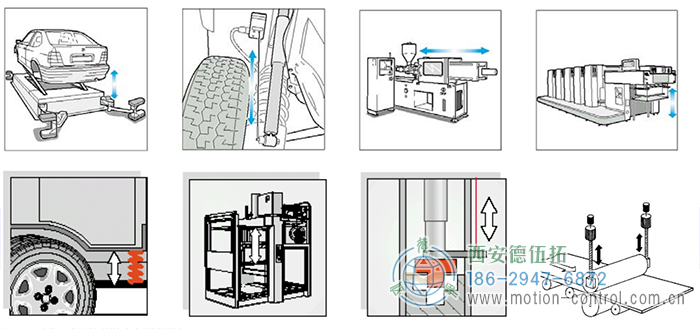

PCS40A拉線位移傳感器應用舉例

安全警告：在不加牽引力情況下讓鋼絲繩自由縮回會損壞傳感器

PCS40A拉線位移傳感器技術參數

電氣輸出：	4-20mA 線性輸出(10-30VDC, 4 線制)
精確度：	± 0.5mm
材料：	鋁材，銅,不銹鋼,工程塑料 鋼絲繩：包塑不銹鋼繩（直徑 0.5mm）
感應裝置：	“Sakae” 多圈角位移傳感器。
接線方式：	電纜引出線（1m）或接插件
線性度：	±0.25%滿量程
周圍環境：	抗電磁干擾：EN50082-2 溫度：-40℃—+80℃
鋼線受力：	最小收回力：4N 最大拉出力：6N
抗沖擊和振動：	294m/s2/11ms XYZ. 10—55HZ/1.5mm
防護等級：	IP65
工作壽命：	10,000,000 次
重量：	0.2kg

電氣連接：

定義	電纜引出線（顏色）	豬尾巴M12插頭輸出PIN腳
Ub	棕色	PIN 1
Gnd	藍色	PIN 3
Iout/Uout+	黑色	PIN 2
Iout/Uout-	白色	PIN 4

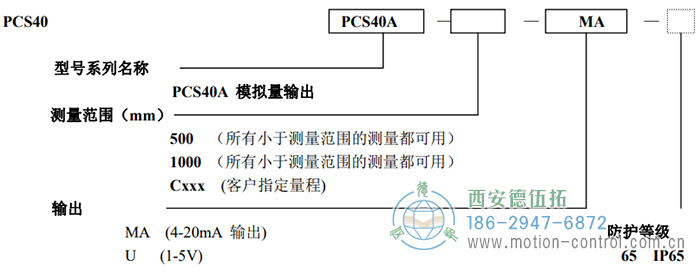

PCS40A拉線位移傳感器訂貨選型說明

注：選電流輸出時零位和滿刻度可根據客戶要求在出廠時調整。
